事件：
由于業務的發展需求需要利用到更大的背板帶寬等網絡資源，某法院將原來的250網段的網關地址（x.x.250.1位于7600系列路由器）做了調整改動，現放在原來使用的思科6800系列交換機（帶有萬兆寬帶板卡）的vlan1接口上，并將7600路由器的相連端口設置成同網段地址。
改動后，本地內網網絡無誤，并且可以訪問到其他的分支機構服務器。但卻訪問不了遠端分支機構訪問內網的250刀片服務器網段地址。
故障解決方案：

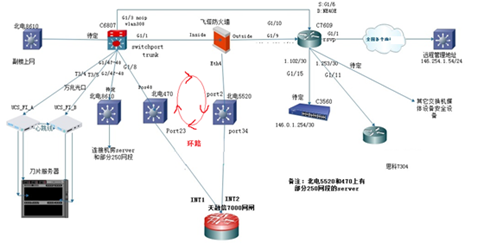

（客戶網絡拓?fù)鋱D）
抓包分析：
在思科6800交換機上抓包分析，這里是直連刀片服務器上連設備，遠程登錄其他分支機構向內網發起ping包請求，我們通過給交換機做鏡像口抓包分析得知，ping包只有Echo reply回應的數據包，并沒有Echo request ping請求包。
在留意到6800交換機直連了飛塔防火墻（具有自帶一個狀態檢查機制，阻擋外網風險數據包，有效保護內網的安全）后，防火墻會檢測到數據包是單向的，所以防火墻發揮了其作用，把所有的ping請求包丟棄。
（圖）
交換機上ARP地址表的檢查：
分析過程一：檢查MAC地址表學習是否正常；

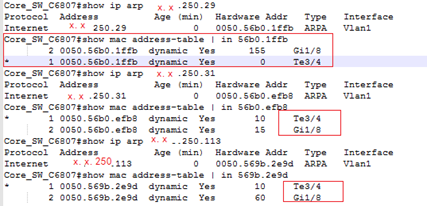

分析遠端地市可以訪問的機器，在6800上查看對應的arp和mac地址表學習情況,正常情況下一個MAC地址是從一個端口上學習來的，如果發現一個MAC地址從兩個端口學習上來，可以分析是內部可能有環路導致路徑學習有誤，直接導致數據包轉發不穩定。
正常情況下的學習情況
環路的最終確定
測試結果

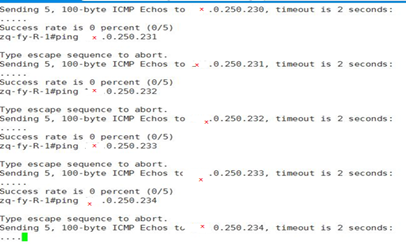

1. 在有環路的情況下大部分地址都是訪問不到的。
針對客戶的環路現象，我司工程師建議客戶把天融信7000INT1網口拔出，消除環路的現象，等待交換機正常收斂學習，環路消除后，6807上的地址學習情況恢復正常。

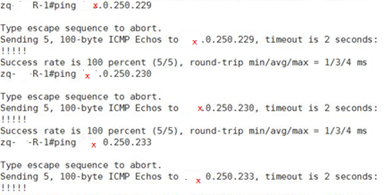

2. 環路消除后，訪問正常。
